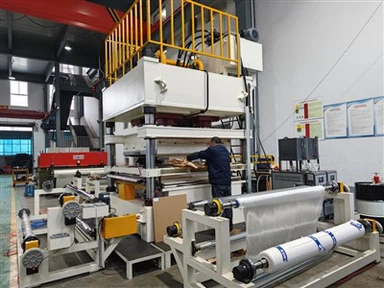

UHMW-PE UD matoni kesish mashinasi

UHMW-PE UD matoni kesish mashinasi











UHMWPE UD doimiy ortogonal vulkanizatsiya jarayoni:



Avtomatik UHMW-PE UD matoni kesish mashinasi jarayoni:

1. Bir tomonlama PE UDni 0 daraja va 90 daraja kuchlanishni yechish moslamalariga joylashtiring.

2. 0 gradusli UD taranglik matosi buralishdan oldin servo tortish moslamasi orqali issiq presslash platformasiga bo'shatiladi.

3. 90 graduslik UD mato tortib olingandan so'ng va servo kenglik sozlamalari moslamasi tomonidan joylashtirilgandan so'ng, u issiq kesish moslamasi tomonidan kesiladi.

4. Yuqori issiq presslash tekisligi tezda pastga bosiladi va bosim kompozitni haydash uchun signalni sezish orqali uzatiladi.

5. Servo tortish PEUD ortogonal tayyor matoni siljitish uchun kuchlanish mili bilan birgalikda ishlatiladi.



4/6UD kompozit: PEUD vulkanizatsiyalangan tayyor mato yuqorida aytib o'tilgan 0 darajali uch o'qli ochish moslamasi, issiq presslangan kompozitsion, servo tortish va kuchlanish o'qi o'rash tomonidan olinadi.







Avtomatik UHMW-PE UD Fabric Crossply Machinee mashinasining texnik parametri



1) Bosish tonnaji: 6000KN

2) Ishchi stol o'lchami: 1700 * 1700 mm

3) Materiallar kengligi: 1650 mm dan kam yoki unga teng

4) Issiqlik manbai muhiti: termal moy

5) Isitish usuli: tashqi yog 'isitgichning aylanishi

6) Bosish usuli: gidravlik

7) Boshqarish rejimi: HMI+PLC

8) Transmissiya boshqaruvi: chastota konvertatsiyasi + servo haydovchi

9) Umumiy quvvat: taxminan 95KVt

10) Quvvat manbai: 380V/50Hz (moslashtirilgan)

11) Uzunlik * kenglik * balandlik: 9500 * 7500 * 5000 mm

12) Og'irligi: taxminan 25 tonna











Avtomatik UHMW-PE UD Fabric Crossply Machine konfiguratsiyasi



Yo'q.	Qism nomi	Texnik talablar	Funktsiya
1	0 daraja yechish moslamasi	3-eksa markazini ochish/xavfsizlik shtrix	0 daraja UD tarangligi yechish
		Magnit kukun kuchlanishini nazorat qilish
2	90 daraja ochish platformasi	Yagona eksa markazini ochish/xavfsizlik chuck	90 daraja UD kuchlanishini ochish
		Magnit kukunli kuchlanishni sozlashni boshqarish
3	Ruxsat etilgan kenglikdagi qurilma	Servo stepper bilan oziqlantirish	Funktsiya: Gorizontal qattiq kenglikdagi tortuvchi material
		Pnevmatik siqish sobit uzunlikdagi harakat
		Servo vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55, marka: Huichuan
		HMI tortish uzunligini o'rnatish mumkin
		Qattiq xrom bilan qoplangan, yuqori chastotali söndürme bilan qoplangan mobil hidoyat temir po'latdir
		Termal kesish
4	Bosish va laminatsiyalash	Qattiq xrom bilan qoplangan to'rtta ustunli karbonli po'latni yo'naltiring	issiq presslash va laminatsiyalash
		6000KN to'rt silindrli gidravlika yig'ilishi
		1700 * 1700 mm issiq laminatsiyali stol usti
		Tashqi qolib harorati yog 'isitgichi
5	Yo'naltiruvchi qurilma	Servo boshqariladigan yo'naltiruvchi rolik	yo'naltiruvchi mahsulotlar
		Servo vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55
6	O'rash moslamasi	Markazni ochish/xavfsizlik shtrix	o'rash yakuniy mahsulotlar
		Magnit kukun kuchlanishini nazorat qilish
		O'zgaruvchan chastotali vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55, marka: Siemens
