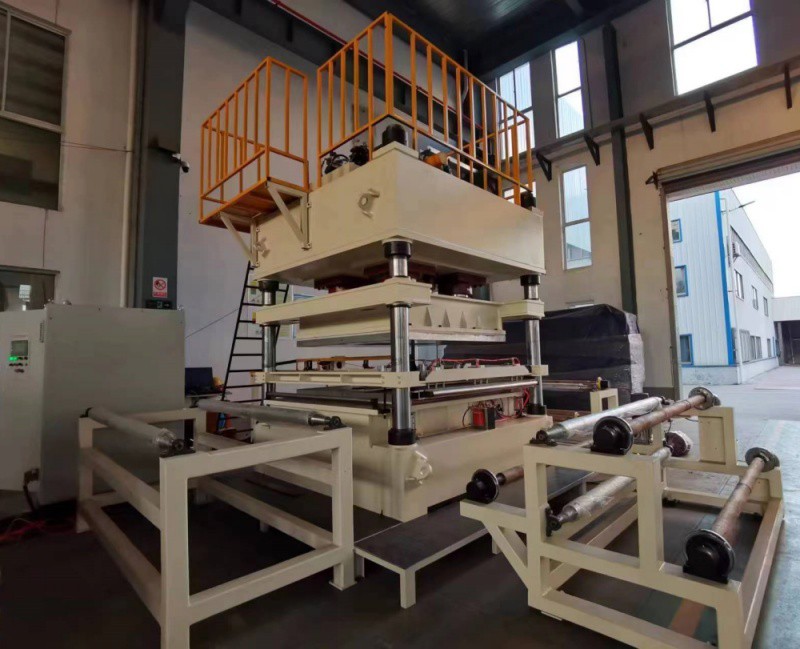

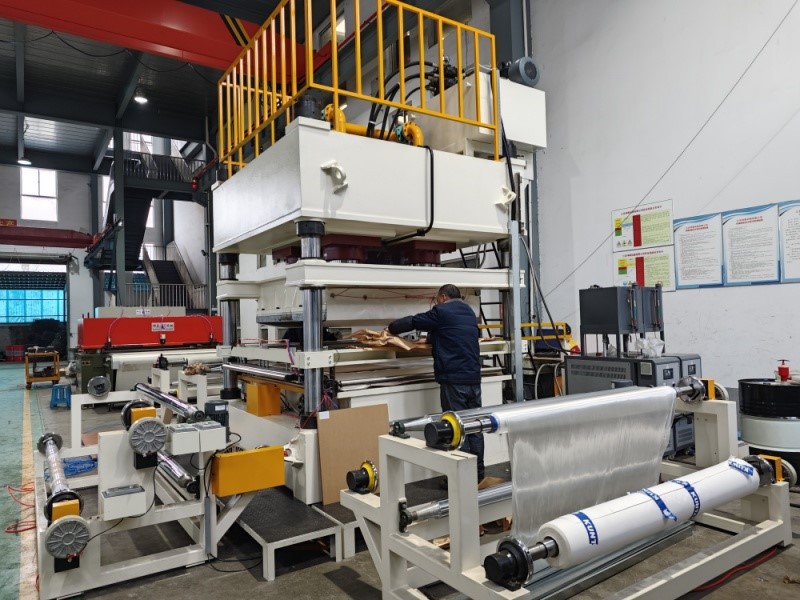

UD Crossply mashinasi

UD Crossply mashinasi











UHMWPE UD doimiy ortogonal vulkanizatsiya jarayoni:



Avtomatik UHMW-PE UD Crossply Machine jarayoni:

1. Bir tomonlama PE UDni 0 daraja va 90 daraja kuchlanishni yechish moslamalariga joylashtiring.

2. 0 gradusli UD taranglik matosi buralishdan oldin servo tortish moslamasi orqali issiq presslash platformasiga bo'shatiladi.

3. 90 graduslik UD mato tortib olingandan so'ng va servo kenglik sozlamalari moslamasi tomonidan joylashtirilgandan so'ng, u issiq kesish moslamasi tomonidan kesiladi.

4. Yuqori issiq presslash tekisligi tezda pastga bosiladi va bosim kompozitni haydash uchun signalni sezish orqali uzatiladi.

5. Servo tortish PEUD ortogonal tayyor matoni siljitish uchun kuchlanish mili bilan birgalikda ishlatiladi.



4/6UD kompozit: PEUD vulkanizatsiyalangan tayyor mato yuqorida aytib o'tilgan 0 darajali uch o'qli ochish moslamasi, issiq presslangan kompozitsion, servo tortish va kuchlanish o'qi o'rash tomonidan olinadi.







Avtomatik UHMW-PE UD Crossply Machinee ning mashina texnik parametri



1) Bosish tonnaji: 6000KN

2) Ishchi stol o'lchami: 1700 * 1700 mm

3) Materiallar kengligi: 1650 mm dan kam yoki teng

4) Issiqlik manbai muhiti: termal moy

5) Isitish usuli: tashqi yog 'isitgichning aylanishi

6) Bosish usuli: gidravlik

7) Boshqarish rejimi: HMI+PLC

8) Transmissiya boshqaruvi: chastota konvertatsiyasi + servo haydovchi

9) Umumiy quvvat: taxminan 95KVt

10) Quvvat manbai: 380V/50Hz (moslashtirilgan)

11) Uzunlik * kenglik * balandlik: 9500 * 7500 * 5000 mm

12) Og'irligi: taxminan 25 tonna











Avtomatik UHMW-PE UD Crossply Machine konfiguratsiyasi



Yo'q.	Qism nomi	Texnik talablar	Funktsiya
1	0 daraja yechish moslamasi	3-eksa markazini ochish/xavfsizlik shtrix	0 daraja UD tarangligi yechish
		Magnit kukun kuchlanishini nazorat qilish
2	90 daraja ochish platformasi	Yagona eksa markazini ochish/xavfsizlik chuck	90 daraja UD kuchlanishini ochish
		Magnit kukunli kuchlanishni sozlashni boshqarish
3	Ruxsat etilgan kenglikdagi qurilma	Servo stepper bilan oziqlantirish	Funktsiya: Gorizontal qattiq kenglikdagi tortuvchi material
		Pnevmatik siqish sobit uzunlikdagi harakat
		Servo vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55, marka: Huichuan
		HMI tortish uzunligini o'rnatish mumkin
		Qattiq xrom bilan qoplangan, yuqori chastotali söndürme bilan qoplangan mobil hidoyat temir po'latdir
		Termal kesish
4	Bosish va laminatsiyalash	Qattiq xrom bilan qoplangan to'rtta ustunli karbonli po'latni yo'naltiring	issiq presslash va laminatsiyalash
		6000KN to'rt silindrli gidravlika yig'ilishi
		1700 * 1700 mm issiq laminatsiyali stol usti
		Tashqi qolib harorati yog 'isitgichi
5	Yo'naltiruvchi qurilma	Servo boshqariladigan yo'naltiruvchi rolik	yo'naltiruvchi mahsulotlar
		Servo vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55
6	O'rash moslamasi	Markazni ochish/xavfsizlik shtrix	o'rash yakuniy mahsulotlar
		Magnit kukun kuchlanishini nazorat qilish
		O'zgaruvchan chastotali vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55, marka: Siemens









Texnologiya taraqqiyoti davom etar ekan, sanoat jarayonlarining samaradorligini oshirish uchun doimiy ravishda yangi va ilg'or texnikalar ishlab chiqilmoqda. Shunday mashinalardan biri 600-tonnalik gidravlik press - turli vazifalarni bajarishga qodir kuchli va ko'p qirrali asbobdir.
Uning asosiy afzalliklaridan biri rulonlarni avtomatik ravishda yuklash va tushirish qobiliyatidir, bu esa katta hajmdagi materiallar yoki mahsulotlarni qayta ishlashni talab qiladigan sohalar uchun afzalroq variant hisoblanadi. Ushbu to'liq avtomatik dizayn qo'l mehnatiga bo'lgan ehtiyojni kamaytiradi, uzoq muddatda vaqt va pulni tejaydi.
600-tonnalik gidravlik pressning yana bir afzalligi uning aql bovar qilmaydigan kuchi bo‘lib, u hatto eng qiyin ishlarni ham osonlik bilan hal qilish imkonini beradi. Ushbu ulkan quvvat uni avtomobilsozlik, aerokosmik va qurilish sanoati va boshqalar uchun mos variantga aylantiradi.
Quvvat va avtomatlashtirish imkoniyatlaridan tashqari, 600-tonnalik gidravlik press ham yuqori aniqlik va aniqlikni taqdim etadi. Ilg‘or nazorat tizimlari mavjud bo‘lsa, ishlab chiqarilgan har bir mahsulot talab qilinadigan sifat standartlariga javob berishini ta’minlab, har safar izchil natijalarga erishish mumkin.
Mashinaning moslashuvchanligi uni metallga ishlov berish, plastmassani qoliplash va hatto elektron qismlarni ishlab chiqarishni o'z ichiga olgan keng ko'lamli ilovalar uchun ham mos qiladi. Ushbu ko'p qirralilik uni turli xil sanoat jarayonlarida qo'llanilishi mumkin bo'lgan mashinaga muhtoj bo'lgan ishlab chiqaruvchilar uchun mashhur tanlovga aylantiradi va bir nechta mashinalarda vaqt va pulni tejaydi.
Umuman olganda, 600-tonnalik gidravlik press sanoat mashinalari olamida o‘zgaruvchidir. Uning avtomatlashtirilgan xususiyatlari, ajoyib kuchi va ko'p qirrali tabiati uni bugungi doimiy o'zgaruvchan bozorda raqobatbardosh bo'lishni maqsad qilgan har qanday kompaniya uchun muhim vositaga aylantiradi.
