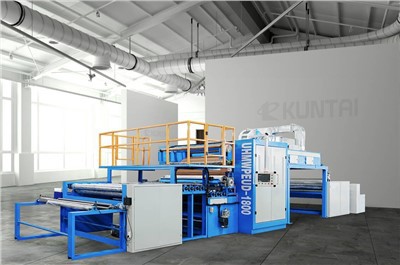

UD ishlab chiqarish uchun avtomatik kesish mashinasi
O'zaro kesish mashinasining ish jarayoni1. UD matoni 0 daraja va 90 daraja taranglikni yechish moslamalariga qo'ying.
2. 0 graduslik UD taranglik matosi o‘ralishdan oldin servo tortish moslamasi orqali issiq presslash platformasiga bo‘shatiladi.
3. 90 graduslik UD mato servo kengligi sozlash moslamasi tomonidan tortilgan va joylashtirilgandan so'ng, u issiq kesish moslamasi tomonidan kesiladi.
4. Yuqori issiq presslash tekisligi tezda pastga bosiladi va bosim kompozitni haydash uchun signalni sezish orqali uzatiladi.
- Tez yetkazib berish
- Sifatni tekshirish
- 24/7 mijozlarga xizmat ko'rsatish
Mahsulotni tanishtirish
UD ishlab chiqarish uchun avtomatik o'zaro faoliyat mashinasi
UHMWPE UD doimiy ortogonal vulkanizatsiya jarayoni:
UD ishlab chiqarish jarayoni uchun avtomatik o'zaro faoliyat mashinasi: Bir tomonlama PE UDni {0}} daraja va 90 daraja kuchlanishni ochish moslamalariga qo'ying. 0 darajali UD kuchlanishli mato o'rashdan oldin servo tortish moslamasi tomonidan issiq presslash platformasiga bo'shatiladi. 90 graduslik UD mato servo kengligi sozlash moslamasi tomonidan tortilgan va joylashtirilgandan so'ng, u issiq kesish moslamasi tomonidan kesiladi. Yuqori issiq presslash tekisligi tezda pastga bosiladi va bosim kompozitni haydash uchun signalni sezish orqali uzatiladi. Keyinchalik, servo tortish PEUD ortogonal tayyor matoni siljitish uchun kuchlanish mili bilan birgalikda ishlatiladi.
4/6UD kompozit: PEUD vulkanizatsiyalangan tayyor mato yuqorida aytib o'tilgan 0 darajali uch o'qli ochish moslamasi, issiq presslangan kompozitsion, servo tortish va kuchlanish o'qi o'rash tomonidan olinadi.
UD ishlab chiqarish uchun avtomatik o'zaro faoliyat mashinaning mashina texnik parametri
1) Bosish tonnaji: 6000KN
2) Ishchi stol o'lchami: 1700 * 1700 mm
3) Materiallar kengligi: 1650 mm dan kam yoki teng
4) Issiqlik manbai muhiti: termal moy
5) Isitish usuli: tashqi yog 'isitgichning aylanishi
6) Bosish usuli: gidravlik
7) Boshqarish rejimi: HMI+PLC
8) Transmissiya boshqaruvi: chastota konvertatsiyasi + servo haydovchi
9) Umumiy quvvat: taxminan 95KVt
10) Quvvat manbai: 380V/50Hz (moslashtirilgan)
11) Uzunlik * kenglik * balandlik: 9500 * 7500 * 5000 mm
12) Og'irligi: taxminan 25 tonna
| Yo'q. | Qism nomi | Texnik talablar | Funktsiya |
| 1 | 0 daraja yechish moslamasi | 3-eksa markazini ochish/xavfsizlik shtrix | 0 daraja UD tarangligi yechish |
| Magnit kukun kuchlanishini nazorat qilish | |||
| 2 | 90 daraja ochish platformasi | Yagona eksa markazini ochish/xavfsizlik chuck | 90 daraja UD kuchlanishini ochish |
| Magnit kukunli kuchlanishni sozlashni boshqarish | |||
| 3 | Ruxsat etilgan kenglikdagi qurilma | Servo stepper bilan oziqlantirish | Funktsiya: Gorizontal qattiq kenglikdagi tortuvchi material |
| Pnevmatik siqish sobit uzunlikdagi harakat | |||
| Servo vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55, marka: Huichuan | |||
| HMI tortish uzunligini o'rnatish mumkin | |||
| Qattiq xrom bilan qoplangan, yuqori chastotali söndürme bilan qoplangan mobil hidoyat temir po'latdir | |||
| Termal kesish | |||
| 4 | Bosish va laminatsiyalash | Qattiq xrom bilan qoplangan to'rtta ustunli karbonli po'latni yo'naltiring | issiq presslash va laminatsiyalash |
| 6000KN to'rt silindrli gidravlika yig'ilishi | |||
| 1700 * 1700 mm issiq laminatsiyali stol usti | |||
| Tashqi qolib harorati yog 'isitgichi | |||
| 5 | Yo'naltiruvchi qurilma | Servo boshqariladigan yo'naltiruvchi rolik | yo'naltiruvchi mahsulotlar |
| Servo vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55 | |||
| 6 | O'rash moslamasi | Markazni ochish/xavfsizlik shtrix | o'rash yakuniy mahsulotlar |
| Magnit kukun kuchlanishini nazorat qilish | |||
| O'zgaruvchan chastotali vosita haydovchisi, izolyatsiya darajasi F, himoya darajasi IP55, marka: Siemens |
